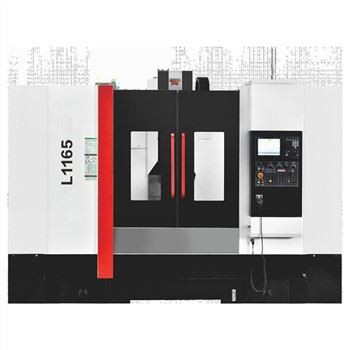

Bewerkingscentrum in CNC V1165

Gedetailleerde pre-sales informatie over technische parameters van bewerkingscentrum in cnc V1165:

Standaardsysteem: FANUC/SIEMENS/MITSUBISHI

Product beschrijving:

1. X, Y, Z drie-assige reizen: 1100x650x600mm

2. De spindelrotatiemodus is riemverbinding, de maximale snelheid: 10,000 rpm.

3. De standaardconfiguratie van het gereedschapsmagazijn is een schijf 24 gereedschapsmagazijn om aan de behoeften van klanten te voldoen.

4. De hoofdeenheid is een zware doosstructuur met versterkte interne ribben en een hoge stijfheid.

5. De spilbewerkingsmethode maakt gebruik van een hydraulisch mechanisme, de spil wordt gelijkmatig belast tijdens het bewerken en de levensduur van het lager wordt verlengd.

6. De schakelkast heeft een intern verdeeld en geïsoleerd ontwerp om de verwarmingsbron van de controller te scheiden. Een warmtewisselaar wordt gebruikt om de warmte aan de voorkant af te voeren om te voorkomen dat extern stof de elektriciteitskast binnendringt; aan de achterzijde wordt een ventilator gebruikt om de warmte van de hete plaat van de ventilator af te voeren.

7. De drie-assige keurt uiterst nauwkeurige kogelomloopspindels goed, gecombineerd met precisiemoervoorcompressie en eindvoorspanningsapparatuur, om ervoor te zorgen dat de machinespeling en thermische vervorming lange tijd op een lage waarde worden gehouden.

8. X- en Y-as keuren roltype lineaire gids goed, die hoge starheid, met geringe geluidssterkte heeft, snelle verplaatsing kan maken en cyclusnauwkeurigheid kan verkrijgen, en de snel bewegende snelheid is 36/36/24m/min.

9. Alle afgewerkte producten hebben laserpositioneringscorrectie en circulaire tests ondergaan om de positioneringsnauwkeurigheid en servo-eigenschappen te garanderen, en er worden strikte inspectiemaatregelen genomen voordat de machine wordt verzonden om de stabiliteit op lange termijn van de verschillende nauwkeurigheid van de machine te garanderen.

Hoofdparameters:

Z-as 6 sliders blokken, tafel blussen, HIWIN C3 kogelomloopspindel, HIWIN P4 roller lineaire geleiding,

Het oscillatiedefect van het bewerkingscentrum in cnc V1165 komt meestal voor in het mechanische deel en het voedingsservosysteem. Er zijn veel redenen voor de oscillatie. Naast de onvermijdelijke transmissieruimte, elastische vervorming, wrijvingsweerstand en vele andere factoren in het mechanische aspect, is ook de invloed van de relevante parameters van het servosysteem een ​​belangrijk aspect. Het servosysteem is verdeeld in AC en DC. Er zijn grofweg vier redenen voor de oscillatie van het servosysteem: een slechte azimutlus zorgt ervoor dat de uitgangsspanning onstabiel is; b trillingen veroorzaakt door een slechte snelheidslus; c servosysteem verstelbare klepstandsteller is te groot om vervorming van de spanningsuitgang te veroorzaken; d transmissiemachines zijn geïnstalleerd als De opening tussen de schroeven is te groot. Vervorming van de uitgangsparameters van deze regelkringen of te veel open ruimte voor mechanische transmissieapparatuur zijn de belangrijkste factoren die oscillaties veroorzaken. Ze kunnen allemaal worden geoptimaliseerd via het servobesturingssysteem.

Hoe oscillaties te elimineren:

1. Oscillatie gevormd door het servosysteem met gesloten lus: sommige CNC-servosystemen gebruiken semi-gesloten lusapparatuur en het servosysteem met volledige lus moet de parameters aanpassen op de veronderstelling dat een deel van het semi-gesloten lussysteem dat niet doet oscilleren, dus de twee zijn totaal verschillend.

⒉Verlaag de versterking van de azimutlus: er zijn standaardwaarden voor referentie in het servosysteem, de FANUCO-C-serie is bijvoorbeeld 3000 en het Siemens 3-systeem is 1666. Als er oscillatie is, kan de versterking op de juiste manier worden verminderd, maar niet te veel, want de stabiele toestand van het systeem moet worden gewaarborgd. schuld.

3. Verlaag de traagheidsratio van de belasting: De traagheidsratio van de belasting wordt over het algemeen ingesteld op 70 procent van de parameter die wordt weergegeven wanneer de oscillatie optreedt. Als het defect niet kan worden verholpen, is het niet raadzaam om door te gaan met het verlagen van de parameterwaarde.

4. Neem deel aan de proportionele calculus (PID): de proportionele calculus is een multifunctionele controller, die niet alleen effectief proportionele versterking kan uitvoeren op de stroom- en spanningssignalen, maar ook kan plannen dat het uitgangssignaal achterblijft bij het leidende probleem. Oscillatiedefecten worden soms veroorzaakt door de uitgangsstroom en spanning die achterblijft en leidend optreedt, dan kan de PID worden gebruikt om de uitgangsstroom en spanningsfase te plannen.

5. Gebruik de hoogfrequente besturingsfunctie: de bovenstaande discussie gaat over de parameteroptimalisatiemethode voor laagfrequente oscillatie, en soms zal het CNC-systeem reageren vanwege enkele oscillaties op de machine. Het signaal bevat hoogfrequente harmonischen, waardoor het uitgangskoppel onstabiel wordt. , En dan oscilleert. Met betrekking tot dit soort hoogfrequente oscillatie kan een eerste-orde laagdoorlaatfilterlink worden toegevoegd aan de snelheidslus, wat een koppelfilter is.

Het snelheidscommando en het snelheidsresponssignaal worden door de snelheidsregelaar omgezet in een koppelsignaal. Het koppelsignaal gaat door een filterverbinding van de eerste orde om de hoogfrequente componenten af ​​te sluiten, en vervolgens wordt een bruikbaar koppelregelsignaal verkregen. Na het plannen van parameters kan de frequentie boven 100 Hz die door de machine wordt gegenereerd, worden afgesneden, waarna het effect van het elimineren van hoogfrequente oscillatie kan worden bereikt. Samenvattend kan het gebruik van een reactie op twee posities ervoor zorgen dat het systeem zowel in volledig gesloten lus als in semi-gesloten lus werkt, en vervolgens de planningsplanning van het systeem aanzienlijk verbetert en ook de planningsparameters van het systeem verhoogt. Uit de tijdconstante kan worden gezien dat het systeem een ​​foutcorrectie met volledige gesloten lus kan uitvoeren in discontinue toestand en halfgesloten lusaanpassing in overgangstoestand. Neem nu FANUCO-C als voorbeeld om het specifieke parameteraanpassingsproces kort te introduceren. Stel eerst de parameter P8411# (DPFB) in op 1, wat de functie is van het selecteren van de tweezijdige respons; P8499 is de grotere amplitude van de azimutrespons, over het algemeen ingesteld op 0; P8478 (teller) en P8479 (noemer) zijn de constante instellingen voor de middelste conversielink, naar wens in te stellen; P8480 is de parameterinstellingscode van de eerste-orde vertragingslink, en het instellingsplan is: 10~300mS, over het algemeen ingesteld op 100mS toewijzing; P8481 is de nulpunthoogte, over het algemeen 0, maar het kan passend zijn vanwege oscillatie. Draai het een beetje hoger. De responsfunctie met twee posities is een flexibelere methode voor foutcorrectie, die een goede functie heeft van parameteroptimalisatie en systeemstabiliteit tijdens het debuggen van het systeem. Het oscillatie-fenomeen van het werktuigmachinesysteem is een veelvoorkomend probleem geworden van het CNC-systeem met volledige gesloten lus. Wanneer het systeem oscilleert, zal de werktuigmachine kruip- en oscillatiedefecten hebben, vooral in de horizontale as met kolom en de as van de roterende CNC-tafel, vertoont het systeem een ​​hogere oscillatiefrequentie. Dit probleem is een van de belangrijkste factoren geworden die de normale werking van CNC-apparatuur beïnvloeden.

FAQ :

Welke milieubeschermingseisen kan uw?kabelproducten voldoen?

We kunnen machines ontwerpen en produceren die voldoen aan de milieubeschermingseisen van verschillende regio's.

Ik wil een model dat anders is dan anderen. Kun je het voor mij ontwerpen?

Ja, we kunnen een uniek model ontwerpen op basis van uw ID of door onszelf.

Het product is te duur, kunt u het voor mij goedkoper maken?

Ja, machineconfiguraties tegen verschillende prijzen bepalen de machineprijs volgens uw behoeften. Ga bijvoorbeeld voor een zuiniger besturingssysteem.
